# 5.2 Arbeiten im Logic Layer

Der Logic Layer zeigt das **Schaltwerk** als grafisches Ablaufdiagramm.\
Man legt hier die Zustände (States) an und verbindet sie mit Pfeilen (Transitions).\
Jeder Zustand ist eine logische Schaltstellung der Maschine.

#### **Schritt 1 – Neue SEQ anlegen**

Im Projektbaum wählt man *Add Sequence* und vergibt einen Namen, etwa `SEQ_MainProcess`.\
Damit ist das Grundgerüst geschaffen.

#### **Schritt 2 – Zustände hinzufügen**

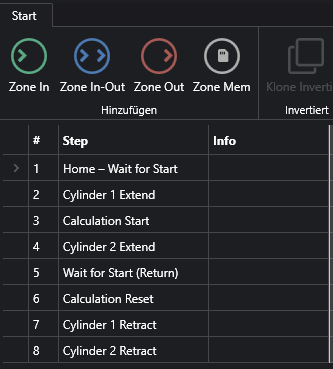

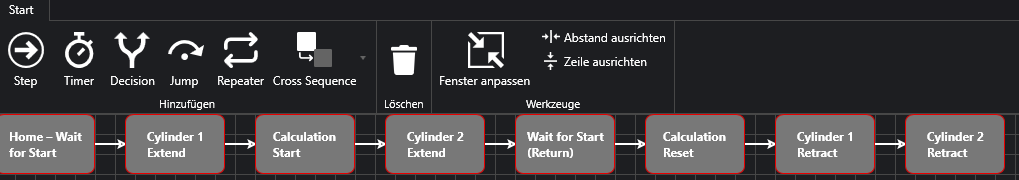

Über *Add State* werden Zustände angelegt, z. B.:

1. Home – Wait for Start
2. Cylinder 1 Extend
3. Calculation Start
4. Cylinder 2 Extend
5. Wait for Start (Return)
6. Calculation Reset
7. Cylinder 1 Retract
8. Cylinder 2 Retract → Back to Home

Jeder Zustand bekommt einen sprechenden Namen und optional einen kurzen Text für das HMI.

<figure><img src="https://3524481963-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fc8LCg4AuiC6VdOUxzeVe%2Fuploads%2Fhmmy3apaiX0mN73NXGKF%2F31-10-2025_12-59-16.PNG?alt=media&#x26;token=64b8aa50-a4e3-47fe-8ba9-9223deda0121" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3524481963-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fc8LCg4AuiC6VdOUxzeVe%2Fuploads%2FVBtA3da8ojcjNNWDw1mp%2F31-10-2025_12-58-58.PNG?alt=media&#x26;token=ff431e8e-cb51-413b-8605-423cc763ee2e" alt=""><figcaption></figcaption></figure>

#### **Schritt 3 – Übergänge definieren**

Die Zustände werden mit Pfeilen verbunden.\
Ein Pfeil beschreibt, wann und wohin das Schaltwerk wechselt.\
Der Wechsel erfolgt automatisch, wenn die Standardregel erfüllt ist:

**IF (AR = 1 AND ¬I AND ΣS = 0) THEN Next State.**

Damit entfällt jede manuelle Bedingungsformulierung – die Engine weiß selbst, wann sie weiter darf.

#### **Schritt 4 – Besondere Elemente**

Zusätzlich zu normalen Zuständen können eingefügt werden:

* **Decision:** logische Verzweigungen (z. B. Teil ok/nicht ok).
* **Timer-State:** automatisch nach Zeitwechsel (nicht sicherheitsrelevant).
* **Repeater:** Schleifen oder Prüfzyklen.
* **Jump:** definierte Sprünge (Service, Fehler, Notlauf).

Diese Elemente erweitern den Ablauf, ohne das Grundprinzip zu verändern.
